BDR6301——高压栅极驱动芯片

产品概述：

BDR6301是一款高压大功率MOS管/IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。

BDR6301高端的工作电压可达220V，低端VCC的电源电压范围宽11V~20V，静态功耗大约100uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN集成了一个250K下拉电阻，集成了300K上拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出拉、灌电流分别为1A、1.5A，采用SOP8封装。

特征：

高端悬浮自举电源设计，耐压可达220V；

适应5V、3.3V输入电压；

最高频率支持500KHZ；

低端VCC欠压关断输出；

IO+/-输出电流能力1A/1.5A；

集成死区控制电路；

自带闭锁功能、彻底杜绝上、下管输出同时导通；

HIN输入高电平有效，控制高端HO输出；

LIN输入低电平有效，控制低端LO输出；

外围器件少；

封装形式：SOP8；

无铅无卤符合RoHS标准。

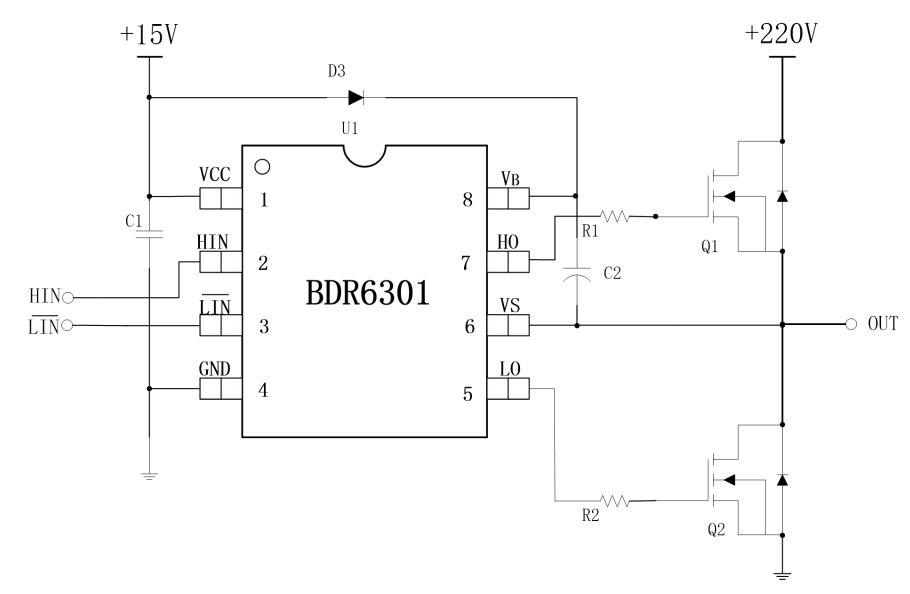

应用电路：

应用：

电动工具

移动电源高压快充开关电源

变频水泵控制器

电动车控制

无刷电机驱动器
