BDR6127——大功率直流电机驱动芯片
产品概述:
BDR6127是一款DC双向电机驱动电路,适用于智能锁、个人护理、宠物电器等电机驱动产品。具有两个逻辑输入端子用来控制电机前进、后退及制动。该电路具有良好的抗干扰性,微小的待机电流、低的输出内阻,同时,它还具有内置二极管能释放感性负载的反向冲击电流。
BDR6127采用SOP的封装形式符合ROHS规范,引脚框架100%无铅。
特征:
集成MOS全桥驱动
小于1.5uA的微小待机电流
低RDS(ON)电阻
最大持续电流5.0A,峰值8A
工作电压范围:3.0V~18.0V
有紧急停止功能
有过热保护功能
有过流嵌流及短路保护功能
封装:SOP-8

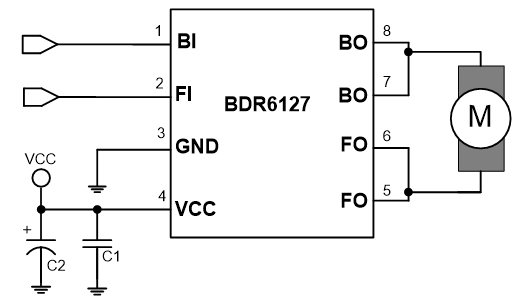

应用电路:
应用:
电子锁
按摩仪
电动玩具
宠物电器
机器人
