巴丁微产品简介:三相栅极驱动芯片BDR6300
BDR6300 是一款三相栅极驱动芯片。可直接驱动三路 NMOS + PMOS 半桥。电路内部集成了稳定的 5V 输出电源。
BDR6300 驱动级 MOS 选型更方便。该电路在工作电压为 24V 时,内部控制电路可使 PMOS 功率管开启时的栅极电压为 12V 左右(即 PMOS 功率管的 VGS 电压约为-12V)。
BDR6300具有低待机电流、开关速度快,电源电压工作范围广,能直接驱动PMOS+NMOS功率管;可集成LDO供电(可带载60mA);抗静电能力超过2KV(HBM)。其典型的电路原理图如下:
(内部原理图)
(系统应用图)
BDR6300可广泛应用于中压的三相直流无刷(BLDC)驱动方案,如:风扇、筋膜枪、电动工具等产品。
筋膜枪方案板如下:

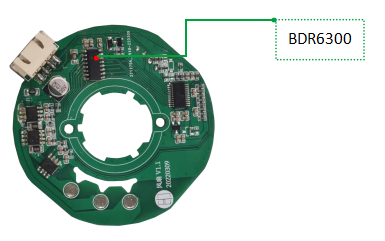

风扇方案板如下:
如需BDR6300产品详情信息,请联系我司业务人员。
